Ynstagram – Cloud Computing mit AWS & Serverless

Im Rahmen der Vorlesung “Software Development for Cloud Computing” haben wir uns hinsichtlich des dortigen Semesterprojektes zum Ziel gesetzt einen einfachen Instagram Klon zu entwerfen um uns die Grundkenntnisse des Cloud Computings anzueignen.

Grundkonzeption / Ziele des Projektes

Da wir bereits einige Erfahrung mit React aufgrund anderer studentischer Projekte sammeln konnten, wollten wir unseren Fokus weniger auf die Funktionalität und das Frontend der Applikation richten und ein größeres Augenmerk auf die Cloud spezifischen Funktionen und Vorgehensweisen legen.

Konkret planten wir die Umsetzung eines Instagram Klons mit den grundlegenden Funktionalitäten:

  • Bilder bzw. Beiträge hochladen
  • Titel & Beschreibung von Beiträgen anlegen
  • Liken von Beiträgen
  • Kommentieren von Beiträgen
  • Accountmanagement

Entwurfsentscheidung

Frontend

Aufgrund von bereits existierenden Vorkenntnissen und guter Erfahrungen entschieden wir uns für die Umsetzung des Frontends mit Hilfe des React Frameworks. Mit der Gestaltung als Web App ergibt sich zudem der Vorteil, dass “Ynstagram” Plattform übergreifend erreichbar ist.



Backend – von Firebase zu AWS

Zunächst starteten wir unser Projekt mit Firebase umzusetzen. Zum einen verlor dies jedoch seinen Reiz hinsichtlich des Lerneffekts, da wir parallel unser Softwareprojekt mit Firebase verwirklichten. Gleichzeitig wurde uns durch die Einblicke in den Vorlesungen ein Bewusstsein für den Funktionsumfang von AWS geschaffen.

Interessant war für uns hierbei beispielsweise die wesentlich umfangreicheren Einsatzmöglichkeiten von Lambda Funktionen. Während diese in Firebase nur durch Einträge / Trigger geschehen kann, konnten wir hier auf API Aufrufe zurückgreifen. Auch die umsetzbaren Funktionalitäten gestalteten sich als wesentlich umfangreicher. So bot sich uns unter anderem die Möglichkeit Bilder beim Upload automatisiert zu skalieren und perspektivisch ließe sich auch recht einfach eine Analyse von Inhalten mit Hilfe von Künstlicher Intelligenz umsetzen. Während man bei Firebase in all dem schnell an gewisse Grenzen kommt, gibt es bei AWS einen viel breiteren Horizont an Möglichkeiten.

Dennoch gestaltete sich dieser Umstieg keineswegs als einfach, denn Firebase bietet eine wesentlich bessere Übersichtlichkeit und Dokumentation.

Serverless

Da uns die AWS Web Oberfläche und die Online Erstellung von Lambda Funktionen keineswegs ansprachen suchten wir nach Lösungen um alle Konfigurationen wenn möglich auch auf Github hinterlegt zu haben und im Code Editor anlegen zu können.

Dabei sind wir letztlich auf Serverless gestoßen. Hier werden alle Buckets, Tabellen und API Aufrufe über ein serverless.yaml File verwaltet. So lassen sich neue Elemente viel übersichtlicher / schneller anlegen und Konfigurationen können einfach von bereits erstellten Elementen übernommen werden.

Postman

Um einen Überblick über die erstellten API Routen zu behalten und um diese einfach testen zu können, haben wir uns für Postman entschieden. Über ein in Github geteiltes File können so alle am Projekt beteiligten die aktuellen API Routen sehen und neue Aufrufe anlegen.

Umsetzung / Architektur

AWS Services

DynamoDB

Da wir bereits in Firebase auf die dortige NoSQL Datenbank “Firestore Database” zurückgegriffen hatten, entschieden wir uns hier für eine Beibehaltung dieser Datenbankstruktur. Der Vorteil liegt dabei gegenüber SQL Datenbanken in einfacheren Abfragen bedingt durch eine flachere Datenstruktur.

Wir verwenden DynamoDB Tabellen um die zu den Bildern gehörenden Informationen wie z.B. Titel, Beschreibung, Autor etc. zu speichern. Die Verknüpfung der Bilder mit den Datensätzen in den Tabellen erfolgt dabei durch eine einzigartige ID.

Es gibt dabei 2 Tabellen, eine in der zunächst die Eingaben gespeichert werden, und eine weitere in die verarbeitete Datensätze übertragen werden.

Beide Tabellen sind dabei strukturell gleich aufgebaut. Zentral sind hier eine eindeutige ID, Datum der Erstellung, Account Name des Erstellers, sowie Beschreibung und Titel des Beitrags. Kommentare und Likes werden über Arrays verwaltet.

S3

In S3 Buckets sind die zu den Beiträgen hinterlegten Bilder gespeichert. Dabei gibt es einen Bucket mit den Originaldateien, sowie einen mit verringerter Auflösung. Der Name der Bilder entspricht dabei stets der den Beiträgen zugehörigen einzigartigen ID.

Cognito

Mit AWS Cognito konnten wir in wenigen Schritten unser Account Management einrichten. Cognito bietet dabei die Unterstützung aktueller Identitäts und Zugriffsmanagement Standards wie zB. Oauth 2.0 und SAML 2.0 und bietet gleichzeitig auch die Möglichkeit Multifaktor Authentifizierung zu implementieren.

Amplify

Wir nutzen AWS Amplify um das Frontend unserer Applikation zu hosten und um hierfür eine CI/CD Pipeline mit Development und Master Umgebung zu realisieren. Eine genauere Erklärung hierzu findet sich im Abschnitt “CI/CD Pipeline”.

Lambda

API Gateway

Ein großteil unsere Lambda Funktionen wird über API Aufrufe genutzt. Eine Übersicht dieser haben wir wie eingangs erwähnt in einem Postman File hinterlegt.

API-Routen

POST /image-upload

Hochladen eines Bildes in den S3 Bucket. Wird sowohl mit Bilddaten als auch mit dazugehörigen Informationen wie Beschreibung und Titel aufgerufen (JSON-Format).

POST /image-info

Erstellt einen Eintrag in die DynamoDB Tabelle mit sämtlichen Informationen zu einem Beitrag, wird im Body als JSON übermittelt.

POST /create-file

Erstellt eine Datei im S3 Bucket. Der Dateiname entspricht dem URL Parameter.

GET /get-all-images

Gibt alle als “valid” markierten Beiträge als Array im JSON-Format zurück.

GET /get-file

Gibt eine Datei anhand des Dateinamens zurück.

GET /image-info

Gibt die Informationen zu einem einzelnen Beitrag im JSON-Format zurück.

PUT /update-image-info

Genutzt um Kommentare zu Beiträgen hinzuzufügen. Updated Einträge in der DynamoDB Tabelle.

PUT /update-likes

Verwendet um neue Likes hinzuzufügen.

DynamoDB / S3 Trigger

Neben direkten API Aufrufen verwenden wir auch Trigger auf DynamoDB Tabellen, sowie S3 Buckets.

Exemplarischer Ablauf eines Image Uploads

Dies lässt sich am Besten am Ablauf einer Beitragserstellung darstellen.

Per Post-Request wird zunächst die Lambda Funktion “imageUpload” aufgerufen, welche das Bild in dem S3 Bucket hinterlegt. Dann wird über einen Trigger automatisch die Lambda Funktion “imageResize” aufgerufen, welche die Bilder auf eine Auflösung von 400 x 400 Pixeln skaliert. Diese Bilder werden dann im Bucket für skalierte Bilder gespeichert. So können die Bilder im Feed gerade bei Mobilen Geräten schneller geladen werden.

Parallel dazu wird in der DynamoDB Tabelle ein Eintrag angelegt. Auch hier wird ein Trigger aufgerufen der seinerseits die Funktion “changeText” aufruft. Diese ersetzt in Anlehnung an den Namen “Ynstagram” alle “i” in Beschreibung und Titel durch “y”. Hierbei handelt es sich lediglich um eine Spielerei die aus unserem Interesse entstand verschiedenste Trigger und Einsatzmöglichkeiten von Lambda Funktionen auszuprobieren.

CI/CD Pipeline

Interessant war es für uns zudem erstmals wirklich Erfahrung mit einer CI/CD Pipeline zu sammeln. Wir planten dabei die strikte Unterteilung in eine Entwicklungsumgebung und einer dieser prinzipiell gleichen finalen Umgebung. So dass der aktuelle Stand schon unter realistischen Bedingungen getestet werden kann bevor er letztlich veröffentlicht wird.

Diese CI/CD Pipeline haben wir mit AWS Amplify und Github Actions umgesetzt. Dabei wird zunächst stets auf einen Development Branch gepusht, welcher dann automatisch auf eine Entwicklungsumgebung auf Amplify hochgeladen wird. So können zunächst alle Tests durchgeführt werden, bevor dann mit einem Pull request die Änderung auf den Master Branch übertragen werden. Wenn dies geschehen ist, werden diese ebenfalls automatisch in die Produktionsumgebung übernommen bzw. deployed.

Hier wird neben den durch Github Actions durchgeführten Tests auch überprüft ob die Web Anwendung auch auf verschiedenen Geräten richtig skaliert und damit überprüft ob die UI für den Nutzer funktionsfähig angezeigt wird. Der aktuelle Stand wird dabei selbstverständlich nur übernommen, wenn alle Tests erfolgreich abgeschlossen werden.

Serverless

Um der Unübersichtlichkeit der AWS Weboberflächen aus dem Weg zu gehen und um Elemente leichter und reproduzierbar, über Git verwaltet anlegen zu können haben wir uns für Serverless entschieden. Hier werden alle AWS Komponenten in einem “serverless.yaml” File angelegt.

Variablen

Es gibt dabei zum Beispiel auch die Möglichkeit unkompliziert Environment Variablen anzulegen:

Welche wir wiederum über eigene custom Variablen, welche an verschiedenen Stellen genutzt werden definiert haben:

Dies bringt den Vorteil mit sich, dass Namen flexibel verändert und direkt überall übernommen werden, sprich sowohl in AWS als auch im Code über die Environment Variablen.

Functions

Gleichermaßen einfach lassen sich auch die Lambda Functions anlegen. Diese werden jeweils über einen “handler” referenziert und werden dann durch ein “event” aufgerufen, was entweder API Aufrufe oder eben bspw. DynamoDB / S3 Trigger sein können.

Resources

Auch alle Buckets und Tabellen sind im .yaml File definiert. So können insbesondere neue Elemente sehr einfach angelegt werden, da man direkt auf zuvor definierte Konfigurationen zurückgreifen kann.

Testing

Beim Testen haben wir uns vor allem auf die API Aufrufe und die grundsätzlichen Funktionen fokussiert. Grundsätzlich werden unsere Tests über die im Abschnitt “CI/CD Pipeline” dargestellte Pipeline mit Github Actions ausgeführt. Diese sind auch Bestandteil des Amplify Deployment Prozesses. Zusätzlich dazu haben wir CircleCi implementiert um die Serverless Komponenten automatisch zu deployen. Für das Testing nutzen wir allgemein ein lokales Mock-Up unserer DynamoDB da wir hier schnell auf das Problem gestoßen sind, dass unsere freien AWS Kontigente aufgebraucht waren.

Ausblick / Fazit

Die größten Schwachstellen des Projektes liegen aktuell in nicht abgesicherten API Aufrufen, diese ließen sich über die Verwendung von API Keys schützen. Dabei sollten perspektivisch auch die Zugriffe auf DynamoDB sowie S3 über IAM Role verwaltet werden.

Für die Accountverwaltung wäre es sinnvoll die Multifaktor Authentifizierung einzurichten. Der Funktionsumfang ließe sich selbstverständlich noch deutlich ausbauen, wobei besonders die Nutzung von KI Komponenten für uns interessant wäre.

Insgesamt konnten wir, ausgehend von keinerlei Grundkenntnissen im Bereich Cloud Computing, uns mit Hilfe der Umsetzung des Projektes im Rahmen der Vorlesung einen Überblick und ein Grundverständnis für die Welt des Cloud Computings erarbeiten, welche eine solide Basis bieten um zukünftig die vorliegenden Ansätze noch wesentlich weiter zu vertiefen.

Deploying Random Chat Application on AWS EC2 with Kubernetes

1. Introduction

For the examination of the lecture “Software Development for Cloud Computing”, I want to build a simple Random Chat Application. The idea of this application is based on the famous chat application called Omegle. Omegle is where people can meet random people in the world and can have a one-on-one chat. With Omegle people can have a conversation with not only normal chat but also a video chat. Not like Omegle, my application has only a normal texting function.

2. Technologies for the development of application

a. Frontend

React

For Frontend Development there are a great number of open-source libraries. React is recently one of the most popular and widely used libraries. There are many reasons for a developer to choose and use React. It is one of the most popular front-end technologies in the market. Compared to other libraries out there React seems to be easier to learn. As it doesn’t take much time to learn this technology, the developers can rapidly practice and build their own very first project. React helps increase productivity by using reusable components and development tools. There are many development tools available for React that speech up the project. The most important reason is that it has very strong community support. There are thousands of free React tutorial videos and blog posts on the internet which is very helpful for the developer. Therefore, I decided to learn this library during previous semesters. This project gives me a chance to have real practice.

b. Backend

Node.js

Node.js has become one of the most popular JavaScript tools. Node.js is a JavaScript runtime environment, which allows companies to improve their efficiency of the web development process. The frontend and Backend teams can now work more easily together. Since Node.js is written in JavaScript and bases on Google V8 Engine, everything is done very quickly. Node.js can create an Event Loop, which can cover all asynchronous input-output operations.  And the best part is that it can increase the speed of any other framework as well. By allowing developers to write JavaScript code for both the Frontend and the Backend, Node.js makes it easy to send data between the server and the client, which makes it easier to synchronize data immediately.

Socket.io

When I decided to develop a chat application, I already thought about Socket.io. I had a chance to know this JavaScript library during the course Web Development 2. To build a real-time application we should use Socket.io. Socket.io will help parties in different locations connect with each other, transmitting data instantly through an intermediary server. Socket.io can be used in many applications such as chat, online games, updating the results of an ongoing match, … It is used a lot by the developer community, because of its speed and convenience. Socket.io provides us with many methods as well as outstanding features such as security, auto-connect, disconnection detection, multiplexing, room creation, …

3. Application explanation

a. Client

As I mentioned, for the client-side I use React. Therefore, I have a chance to know the concept of a Single Page Application, whose content is loaded only once and updated dynamically. For the interaction with the page or with subsequent pages, we don’t need another server, which means that the page is not reloaded. To apply this concept of the web application, React offer a packet names “react-router-dom”. My application is very simple, so it only has two paths to be loaded. The root path is where the user inputs his name, and it will load the Join component. The other path is the Chat component, in which the user sends messages after getting a room.

Socket.io library for the client is imported because it is not provided by JavaScript. This will expose the ‘io’ namespace.

Endpoint URL will be given for ‘io’ to connect with the socket.io server.

Now users can send and receive messages from the server after the room is created.

b. Server

To setup server, some packets need to be imported:

The server is set up and listen on port 5000

The server can also save users temporally, so it will know which user’s name already existed. And then it can remove users after they terminate their chat. To execute all those actions, I write a users.js file, which will have some functions such as, addUser, removeUser, getUser, …

I want to create a chat application where users don’t have to have an already known friend and a Chat room will be automatically created for them. With this application, they can meet a new friend and the server will get them a chat room.

I created a variable queue, which is an array. It will save a user, who has not had any partner yet, temporarily. Every user, who already inputted their names, will be connected to the socket. Socket knows that he wants to join a room. In the callback function of the socket, the name and socket ID of the user will be saved by function ‘addUser’, which is in users.js. Then socket will check if any other user is waiting for a partner in a queue. If someone is waiting for a partner, he will be popped from the queue. His socket and partner’s socket will be connected. And their room ID will be a combination of the 2 socket IDs. If no one is waiting for a room, the current socket is pushed to a queue and wait for another user to join.

c. Problem

CORS:

It is an abbreviation for Cross-Origin Request Sharing, which means that all data should come from the same resource. They use it as a security measure because JavaScript can load content from other servers without the knowledge of the user. This problem can be solved when both websites are aware of the data exchange, then the process will be allowed.

I installed the CORS package on my server. Origin will configure the Access-Control-Allow-Origin CORS header. Now client and server can communicate without error.

4. Testing

Testing is very important during the development of the application. Testing helps developers to discover existing errors/bugs before releasing the application. Therefore, the quality of the application would be enhanced. I decided to test only the server-side because it is more complicated than the client-side. Two tests are being created.

  • A single user testing: tests if he can connect to a server and receive a welcome message from the server.
  • Two users testing: tests if a room can be created when there are two users and both of them can receive the same welcome message from the same room.

5. Deployment

a. Docker Swarm and Kubernetes

When deploying this project, I create a container for each of the client and server sites. Docker is the most popular solution for the container platform. I want to learn to write a DockerFile and a docker-compose to create a container.

For the cloud development environment, I choose Amazon Web Service. It is currently one of the most comprehensive platforms for cloud computing services. I use an EC2 virtual server to make my project online. I would like to work with Kubernetes to manage the containers. I choose EKS, which is a service from Amazon web service.

If you work with a lot of containers, you have to be able to manage them efficiently. An orchestration tool enables exactly that. With the orchestration tool, you can integrate containers that you created with Docker. Then you use orchestration to manage, scale, and move the containers.

Although Kubernetes and Docker can work well together, there is competition when it comes to Docker Swarm. I have considered some features of Docker Swarm and Kubernetes.

  • Scaling: The load on our application is too high, Kubernetes can add more nodes to our cluster. Of course, we have to configure Kubernetes correctly so that it can create a new virtual machine. Then a node is added to the cluster.
  • Installation: with Docker Swarm, it is easy to create a new node, then integrate it with Swarm. On the other hand, to configure Kubernetes you have to determine the size of the node, how many master nodes, and worker nodes.
  • Load balancing: Docker swarm offers application auto load balancing. However, Kubernetes gives the flexibility to configure load balancing manually.
  • Storage volume participation: since the docker swarm manages Docker containers, containers find it easy to share data. Not just data, as well as other things. Kubernetes puts the container in a pod so the container cannot simply communicate with another. You need other components from Kubernetes, e.g., Service to create the connection.
  • Monitoring: While Swarm requires additional resources for monitoring and keeping a log, these tasks are already provided for in Kubernetes.

b. Amazon EKS and Kops

When deploying Kubernetes on AWS, you can configure and manage the deployment yourself for full flexibility and control. There are a few options for self-management: Amazon Elastic Kubernetes Service and Kops.

EKS is a managed service offered by AWS. EKS uses automatically provided instances and offers a managed control plane for deployment.

Kops is an open-source tool that can be used to automate the deployment and management of clusters on AWS. It is officially supported by AWS.

c. Docker File

To work with Kubernetes, I need to create all necessary containers. Containers are created by writing docker files. These docker files contain all information about the container, e.g.: name of the image, directory store our application, port, … Docker will follow this information, then step by step, create containers. Besides, I use Docker Compose to start the process of creating containers.

d. Kubernetes architecture on AWS cloud

I choose Kubernetes, Amazon EC2, EKS, ECR for the deployment of my project. What is showed below is the architecture of Kubernetes on AWS cloud.

Source: https://blogs.tensult.com/2019/08/14/guide-to-setup-kubernetes-in-aws-eks-using-terraform-and-deploy-sample-applications/

Kubernetes server is a control panel. It creates a cubic cluster. In the cluster, there are master nodes that create and manage worker nodes. When you call deployment commands, the Kubernetes server sends messages to EKS, then EKS sends the tasks to the worker nodes.

Worker node contains some pods, in which the docker container will be run. I choose controller Deployment to keep these pods running and observe them. For the worker node, I create a pod for the client, 2 pods for the server, and a pod for Redis. The load balancer can be used to communicate with the application from outside.

I decided to have 2 pods Server because I want to scale my application. In case when more people try to connect to my application, the request will be handled faster when we have 2 pods instead of 1 pod. The picture below shows a horizontal scaling, which means that it has more copies of the application and these copies can work with each other at the same time.

For example: for the pod client I write a client-deployment.yaml file

  • A deployment named client is created, indicated by the .metadata.name field.
  • The .spec.selector field defines how the deployment finds the pods to be managed.
  • The deployment creates one replica pod, indicated by the .spec.replicas field.
  • the .template.spec field indicates that the pod is running a container. The container is created by docker image, which has been saved in ECR (Elastic Container Registry)
  • The container is created using the .spec.template.spec.containers.name field which is called client.

To enable network access to the set of pods I have to create a Service, which is written in client-service.yaml.

This specification creates a new service object called “client” that targets TCP port 3000 on each pod, which is labeled as app = random-chat.

For pods Server and Redis, I also create Deployment and Service for each.

e. Problem

Service of pod Server:

Pods can usually send requests with each other by using a normal type of Service, which means, in my case, that the pod Client can send a request to the pod Server without having an attribute ‘type’ in server-service.yaml. The Endpoint of the Client will be ‘server:5000’, which is the combination of the name of the service and the targetPort. But after many attempts, it still does not work. So, I decided to make the Service of pod Server as type Load Balancer, which is shown in the picture above. Now the Endpoint of the client will be the address of this Load Balancer.

6. Conclusion

During the course ‘Software Development for Cloud Computing’ and this project, I have a chance to know the concept of Docker containers and how to manage them with Kubernetes. I gain not only theoretical knowledge but also practical experience by developing and deploying the application. Moreover, working with cloud computing is new and interesting for me. Cloud computing is nowadays applied in the development of applications a lot. What I applied in my project is just a small part of cloud computing and I want to learn more about it in the future.

Perfekter Glühwein für Zuhause: Thermometer mit Raspberry Pi und AWS

Abstract

Kein anderes Getränk ist mit Weihnachtsmärkten so verbunden wie Glühwein. Und so trinkt sich der ausschweifende Weihnachtsmarktbesucher im Laufe der Adventszeit von Stand zu Stand bis er schließlich am Ende des Jahres seinen Lieblingsstand gefunden hat. Doch auch daheim kann der perfekte Glühwein gelingen.

Wir zeigen, wie man sich ein Glühweinthermoter mit Cloudanbindung selber baut, und so perfekten Glühwein und Komfort miteinander kombiniert. Und das ganz ohne gedrängte Weihnachtsmärkte und Mundschutz.

Prost!

Einleitung

Unser dreiköpfiges Team hatte für die Vorlesung Software Development for Cloud Computing das Ziel, die Grundlagen der Entwicklung in einer Cloud Umgebung zu lernen und dabei ein Projekt auf die Beine zu stellen, welches diese Grundlagen in der Praxis umsetzt. Ein interessanter Aspekt der Cloud war für uns dabei die Bereitstellung einer überall erreichbaren Umgebung, über welche wir verschiedene Geräte miteinander kommunizieren lassen können.

Daher kam uns die Idee, ein Thermometer zu bauen, welches mit einem Raspberry Pi verbunden ist und wir die Daten über die Cloud verarbeiten und an ein Smartphone weiterleiten. Darüber soll es möglich sein, die aktuelle Temperatur abzulesen und eine Prognose für die Dauer bis zum Erreichen einer einstellbaren Temperatur zu stellen.

Unser Projekt besteht aus drei logischen Schichten. Unser Sensor stellt ein Raspberry Pi mit angeschlossenem Thermometer dar. Der Sensor dient der Feststellung der Flüssigkeitstemperatur, die wir anschließend in der zweiten Schicht verarbeiten. Unsere zweite Schicht stellt dabei eine EC2 Instanz bei AWS dar. Diese erledigt die Berechnung der Zielzeit und stellt einen Webserver für die dritte Schicht, der Datenanzeige bereit. Die Anzeige stellt Informationen und bietet Möglichkeiten der Steuerung des Systems. Es bestehen also bidirektionale Verbindungen, damit der Benutzer Konfigurationen am System unternehmen kann.

Ablauf

Der grundlegende Ablauf in unserem Projekt sollte also folgendermaßen aussehen:

Im ersten Schritt scannt das Smartphone einen QR-Code auf dem Raspberry Pi, damit die richtige Zuordnung von Raspi und Smartphone in der Cloud später gewährleistet werden kann. Als nächstes beginnt der Raspberry Pi, die Temperatur über das Thermometer auszulesen und schickt diese an die Cloud weiter. Sobald der Nutzer nun seine Zieltemperatur eingegeben hat und die Abfrage gestartet hat, wird dies im vierten Schritt mit der ID des Raspberry Pis an die Cloud übermittelt. Nun kann diese die Daten des Raspis mit der passenden ID verarbeiten, die Zeit errechnen und das Ergebnis an die App weiterleiten.

Backend

In unseren ersten Schritten wollten wir uns mit der Cloud vertraut machen und erste Instanzen darauf laufen lassen. Dabei entschieden wir uns für die Cloud von Amazon Web Services (AWS), da es zu dieser eine gute Dokumentation gibt und sie alle für uns notwendigen Komponenten bereitstellt. Zwar kostet die AWS Cloud im Gegensatz zur IBM Cloud auch für Studenten etwas, aber dies stellte für uns kein Problem dar, da wir von der HdM genug Credits zur Verfügung gestellt bekommen haben.

Bei unserem ersten Versuch, eine EC2 Instanz zu starten, stießen wir aber bereits auf einige Probleme. Der Grund dafür war, dass die AWS Cloud relativ komplex ist und sehr viele Möglichkeiten bietet, die Instanzen zu individualisieren und zu optimieren. Dies ist besonders für Einsteiger zu Beginn relativ überfordernd. Am meisten Probleme hatten wir mit dem Einstellen der Security Groups. Diese sind notwendig, damit der Zugriff auf den Server von außerhalb möglich ist. Erst nachdem wir den Zugriff auch über die verschiedenen Protokolle wie TCP und UDP geöffnet haben, konnten wir auf den Server zugreifen.

Als nächstes mussten wir unseren Raspberry Pi so erweitern, dass er die Temperatur messen kann. Dafür haben wir ein Thermometer gekauft, welches wir mit dem Raspberry Pi verkabeln.

Um nun die Temperatur auch zu verarbeiten, benötigten wir ein Skript auf dem Raspberry Pi. Wir entschieden uns hierbei für Python, stellten aber im Nachhinein fest, dass eine Sprache, welche nativ auf dem Gerät läuft, sich hier besser geeignet hätte. Dies hat damit zu tun, dass der Raspberry Pi in unserem Fall ja nur als Testobjekt fungiert, auf welchem Linux installiert ist. Eigentlich sollte es auch möglich sein, die Aufgabe des Raspberry Pis auf ein embedded System zu übertragen, welches nicht die Möglichkeit hat, Python zu nutzen. Hätten wir dies im Vorhinein beachtet, wäre der Übergang vom Raspberry Pi zu embedded Systems einfacher.

Das Thermometer schreibt die ganze Zeit die aktuelle Temperatur in eine Datei auf dem Raspi. Diese lesen wir mit dem Skript jede Sekunde aus und schicken sie dann gemeinsam mit der ID des Raspis an den Server.

Im weiteren Verlauf des Projekts beschäftigten wir uns mehr mit der Serverseite in der Cloud. Wir entschieden uns für eine Node.js-Lösung, welche in der EC2 Instanz läuft, da Node.js mit get und post requests alle von uns benötigten Kommunikationsmittel zwischen dem Raspberry Pi und dem Smartphone bereitstellt. Auch im Nachhinein erwies sich Node.js als eine gute Wahl, da das Aufsetzen des Webservers keinerlei Probleme bereitet hat und die Kommunikation auch mit dem Python Skript auf dem Raspi einwandfrei geklappt hat.

Unser technischer Ablauf und die Kommunikation unter den Geräten sah nun folgendermaßen aus:

Frontend

Zu Beginn des Projekts bestand unser Frontend nur aus einer Webseite, welche die Temperatur des Thermometers anzeigen sollte. Später erweiterten wir diese mit einem Zeit-Temperatur Graph und einem Thermometer zur Darstellung der Temperatur. Dies ließ sich mit HTML, CSS und etwas JavaScript relativ simpel realisieren. Später wurde diese Ansicht durch eine Android App erweitert. Diese stellt eine mobile Möglichkeit dar, sich über den aktuellen Stand zu informieren. Technisch gesehen handelt es sich hierbei um eine WebView, die die Webseite mobil anzeigt.

Dieser Weg, erst eine leicht wartbare Webseite zu erstellen und diese anschließend per WebView auf dem Smartphone aufzurufen erwies sich als gute Idee. So konnten wir uns erst um die Funktionalität der Geschäftslogik konzentrieren und diese anschließend ohne viel Code auf dem Handy nutzen. Jedoch muss man die Optimierung für verschiedene Geräte dann nicht in der App selbst, sondern in der Website vornehmen, was etwas mühsamer ist als in Java für Android.

Zeitberechnung

Ein zentraler Wunsch war es, eine zeitliche Abschätzung zu erhalten, wann nach aktuellem Temperaturtrend die Zieltemperatur erreicht wird.

Dafür haben wir zuerst eine Beispielmessung eines Temperaturverlaufs durchgeführt. Eine Analyse verschiedener Trendlinien hat ergeben, dass sich eine quadratische Regression am Besten eignet. Bei der Auswahl haben wir ein besonderes Augenmerk auf die Genauigkeit der Zeitabschätzung nach kurzer Zeit gelegt, sodass wir bereits relativ früh eine gute Abschätzung bekommen.

Die eigentliche Berechnung erfolgte dann in 3 Schritten. Zuerst wurden die Mittelwerte der Messwerte ermittelt und mit diesen nach den Formeln der quadratischen Regression die Faktoren einer quadratischen Gleichung bestimmt. Anhand dieser konnten wir nun den Schnittpunkt mit der gewünschten Zieltemperatur berechnen. Vorteil dieser Variante ist es, dass wir auch negative Temperaturtrends, sowie andere Zieltemperaturen verarbeiten können. Bei der praktischen Anwendung stellte sich jedoch heraus, dass das System einige Schwachstellen aufweist. So können gleichbleibende Temperaturen, die vor allem in der Anfangsphase einer Erhitzung auftreten, die Berechnung sehr ins Schwanken bringen, sodass manchmal für längere Zeit keine Zielzeit berechnet werden kann. Auch kommt es zu teils starken Schwankungen im Verlauf einer Messung. Diese Probleme können jedoch durch eine Bereinigung der Daten im Voraus gelöst werden.

Fazit

Wir haben im Laufe des Projektes natürlich nicht nur viel Mathe gemacht, sondern auch sehr viel über Cloud Computing gelernt. Für einen Anfänger, der vorher noch nie mit AWS in Kontakt kam, ist der Einstieg ziemlich überfordernd. Es gibt deutlich einsteigerfreundliche IaaS-Anbieter wie z.B. die IBM-Cloud.

Was unseren Server angeht, sind wir auch recht zufrieden mit unserer Wahl von Node.js als Web-Backend. Node.js bietet den Vorteil, dass es sehr einfach ist, einen Webserver aufzusetzen, der auf Anfragen hört und gleichzeitig eine Webseite liefern kann. Braucht man mehr Performance und stellt viele parallele Anfragen an den Server, würde es sich lohnen einen Server in Go aufzusetzen. Dasselbe gilt für unseren Raspberry Pi. Das Python-Skript zu schreiben ging ziemlich schnell, aber auch hier könnte man auf eine performantere Lösung in C++ einsetzen.

Durch eine erprobte Zielberechnung hat unser Thermometer deutlich an Funktionalität gewonnen und kann für nun für verschiedene Temperaturen eingesetzt werden.

Unser Projekt war ganz klar auf Anfänger ausgerichtet. So wurden bereits genutzte und bekannte Technologien mit neuen Technologien der Cloud kombiniert. Dabei konnte der Funktionsumfang von AWS natürlich nicht vollständig ausgenutzt werden. Jedoch haben wir uns Schritt für Schritt an der Cloud bedient und so einen ersten Einblick in die Welt von IaaS erhalten.

Geschrieben von: Nikolai Thees, Michael Partes & Joshua Gertheiss

Multiplayer TypeScript Application run on AWS Services

Daniel Kniziadk100@hdm-stuttgart.de
Benjamin Janzen bj009@hdm-stuttgart.de

The project

CatchMe is a location-based multiplayer game for mobile devices. The idea stems from the classic board game Scotland Yard, basically a modern version of hide & seek. You play in a group with up to 5 players outside, where on of the players gets to be chosen the “hunted”. His goal is trying to escape the other players. Through the app he can constantly see the movement of his pursuers, while the other players can only see him in set intervals.


The backend of the game builds on Colyseus, a multiplayer game server for Node.js, which we have adjusted to our needs. There’s a lobby, from which the players can connect into a room with other players and start the game.
Continue reading

Radcup – a socialmedia beerpong App

Written by: Immanuel Haag, Christian Müller, Marc Rüttler

Radcup adds a bit of social media to the well-known game Beerpong. With Radcup the user has the possibility to register or login. Afterwards he can display/localize already existing games and join them if possible or create new games. As soon as 4 players have joined, the real match can begin on a beerpong table.

Continue reading

Tweets by Donnie - Building a serverless sentiment analysis application with the twitter streaming API, Lambda and Kinesis

tweets-by-donnie dashboard



Thinking of Trumps tweets it’s pretty obvious that they are controversial. Trying to gain insights of how controversial his tweets really are, we created tweets-by-donnie.

“It’s freezing and snowing in New York — we need global warming!”
Donald J. Trump

You decide if it’s meant as a joke or not.

But wouldn’t it be nice to know whether the public is seeing this as a joke or whether it’s getting upset by it? That’s where our idea originated from. By measuring the emotions presented in the responses we can see what the public is thinking of Trumps posts throughout the day.

Continue reading

Testing a MongoDB with NodeJS, Mocha and Mongoose

Related articles: ►Take Me Home – Project Overview  ►CI/CD infrastructure: Choosing and setting up a server with Jenkins as Docker image Android SDK and emulator in Docker for testing  ►Automated Unit- and GUI-Testing for Android in Jenkins


Setting up the testing environment and workflow

Setup:

  • Jenkins CI Docker Container
  • MongoDB Docker Container
  • Production-MongoDB on mlab.com
  • NodeJS Web-Application, hosted on heroku.com

Regarding our database tests we wanted to achieve two things: first of all, we wanted to test any functions of our web application using mongoose which change persistent data. Secondly, we needed database tests to test if eventual model-changes are compatible with our data in the production database.
In relational database management systems one defines constraints in the database, which are tested by the database tests. Since we are using MongoDB though, we don’t really have any constraint in the database. Instead we can define any needed constraints with mongoose right in the application. Therefore, cloning the production database for testing is only required when migrating data (or when having constraints defined) but non-essential for the consistency of the as-is backend.
So alternatively when testing a MongoDB we could also use a shell-script or a “before”-function, that gets called once before starting the tests, to define our database testing environment, like creating the same collections we have in the production database and put in test data for our test cases.
Continue reading

Building an HdM Alexa Skill – Part 3

Test-driven Development of an Alexa Skill with Node.js

This is the third part in a series of blog posts in which we will describe the process of developing an Amazon Alexa Skill while focusing on using new technologies like serverless computing and enforcing the use of clean code conventions. We decided for our project to use continuous integration and delivery. For that to work as it should and to prevent unnecessary bugs from being discovered by the user, we relied on test-driven development for our code.

Continue reading

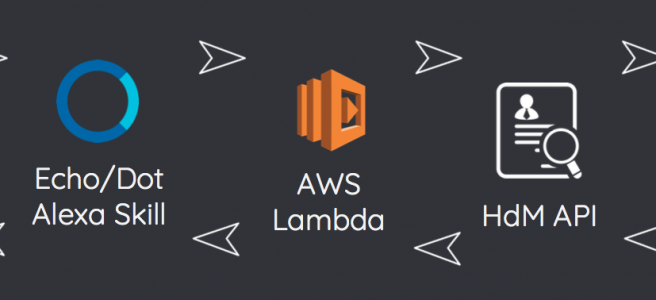

Building an HdM Alexa Skill – Part 2

Decisions, Developed Modules and Implementation

If you missed the first part you can catch up by reading it here.

In the second part of our blog post series, we first describe what decisions were made in the course of the development process, then we show which code we actually had to develop on ourselves and finally we give an overview on how we implemented the skill.

So let’s get started with how we ended up from the inital idea of developing a chatbot to the development of an Alexa Skill.

Continue reading
